    手拉葫蘆配件和名稱

    作者:辰力小編????來源:辰力鋼板起重鉗官網???發布時間:2023-02-28 11:46:19????瀏覽量:60


    一款倒鏈手動葫蘆一般情況下我們不需要更換配件,也就是說它們并不是易損件。唯yi一個易損件就是制動系統的摩擦片。但是為了讓使用者更了解其零件都有哪些,方便拆裝和維修還是需要了解清楚的,如果需要更換某個配件,請參照倒鏈手拉葫蘆型號選擇對應的才行。


    以下主要介紹手動吊裝葫蘆頭的內部配件、名稱:

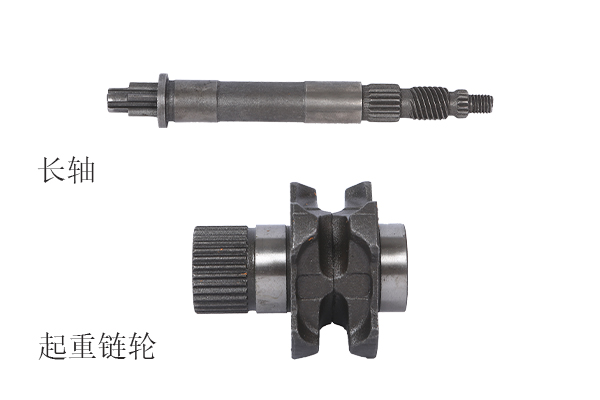

    1. 長軸:貫穿整個葫蘆頭,所有齒輪配件基本都和長軸連接。

    2. 起重鏈輪:帶動鏈條、連接長軸。

    手拉葫蘆零件

    3. 導鏈板/導輪:引導鏈條咬合在鏈輪上,防止扭轉、脫出

    4. 擋鏈塊:清理鏈條上的毛刺等異物

    手拉葫蘆結構圖

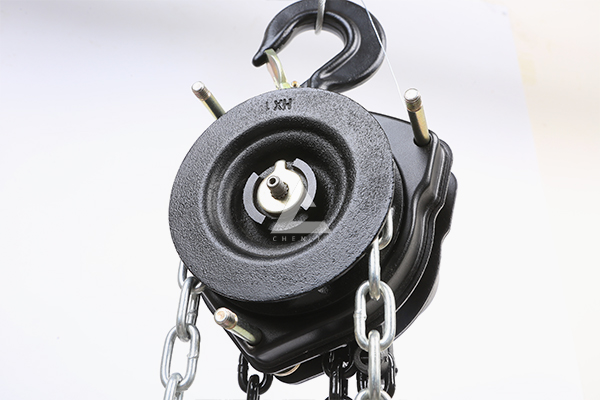

    5. 手鏈輪:手拉鏈條帶動該鏈輪轉動(可加限載裝置)

    手鏈輪

    6. 左墻板:(支撐桿)整體軸承、棘爪銷、棘爪彈簧、棘爪

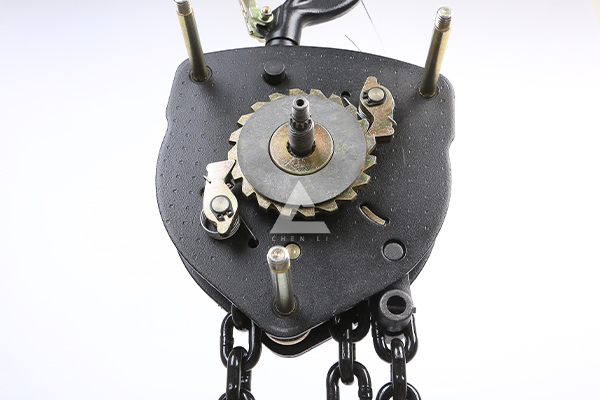

    7. 制動系統:制動器座、棘輪、摩擦片以及左墻板組件

    手拉葫蘆摩擦片

    8. 右墻板:整體軸承,兩個鋼套

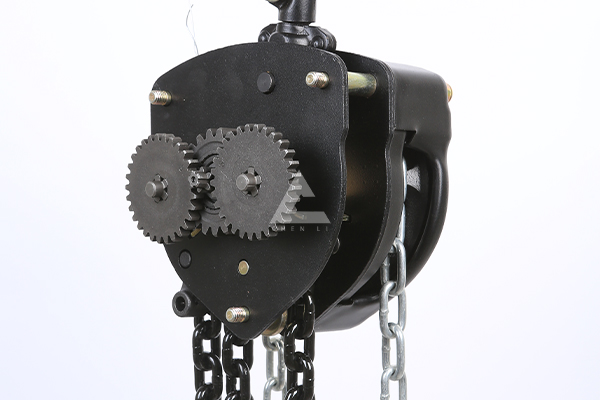

    9. 傳動系統:兩個片齒輪組件(短軸)、花鍵齒輪

    傳動齒輪

    10. 上下吊鉤、尾環架、手罩殼、鏈條。

    以上部件為手拉滑輪吊葫蘆內部的主要構成,其中左右墻板上的零件都是液壓到墻板上的,傳動系統部分如果拆裝需要涂潤滑齒輪油。


    辰力手拉葫蘆配件及結構圖:http://www.servicentrosanrafael.com/wenda/754.html
